一、概述
YE3系列三相异步电动机是在YE2系列电机基础上优化设计的电机。本系列电动机外壳防护等级为IP55,绝缘等级为F级。
YE3系列电动机是封闭自冷式笼型三相异步电动机,效率高、节能、堵转转矩高,噪声低、振动小、运转安全可靠,安装尺寸及功率等级完全符合IEC标准。适用于不含易燃或腐蚀性气体的一般场所和无特殊性能要求的各种机械设备。
安装方式为:
B3 -- 机座有底脚,端盖上无凸缘; .
B5 --机座无底脚, 端盖上有大凸缘,轴伸在凸缘端;
B35 --机座有底脚, 端盖上有大凸缘,轴伸在凸缘端;
B14 --机座无底脚,端盖上有小凸缘,轴伸在凸缘端;
B34 --机座有底脚,端盖上有小凸缘,轴伸在凸缘端;

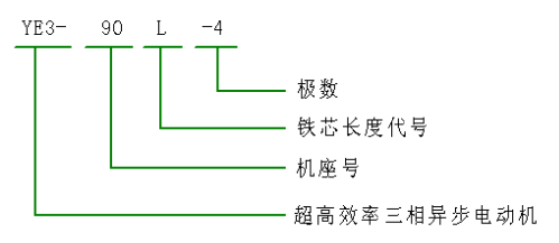

二、型号说明
![1.png 1.png](/upload/image/20210814/16289318145599394.png)

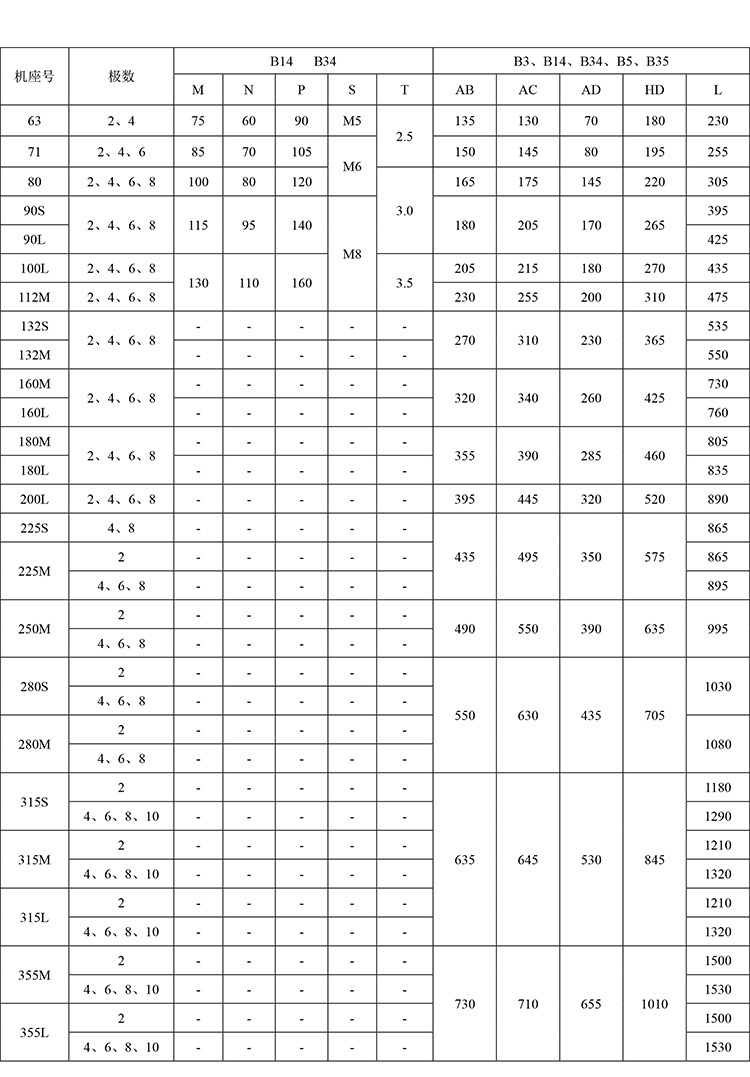

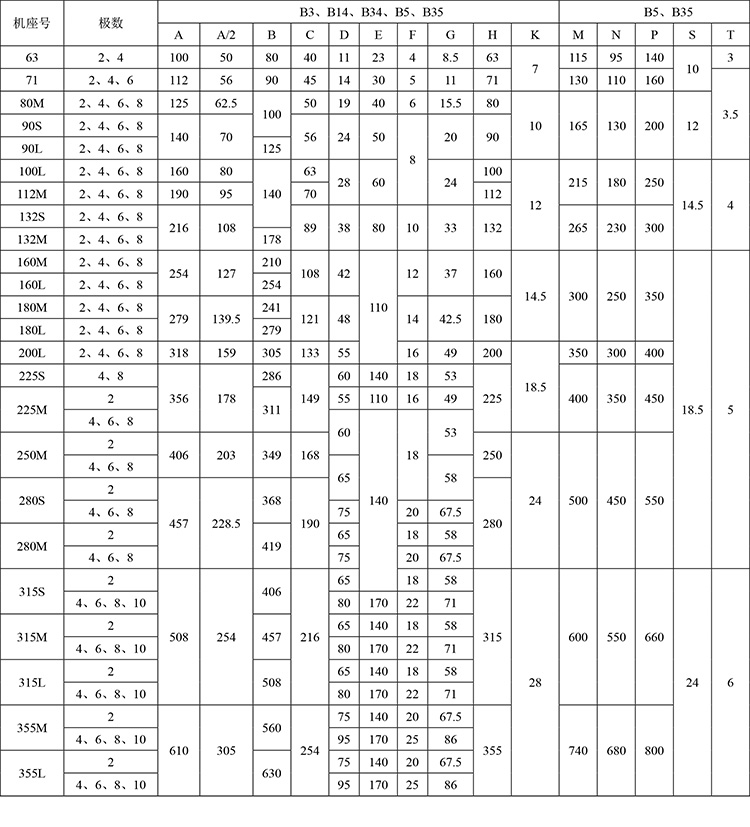

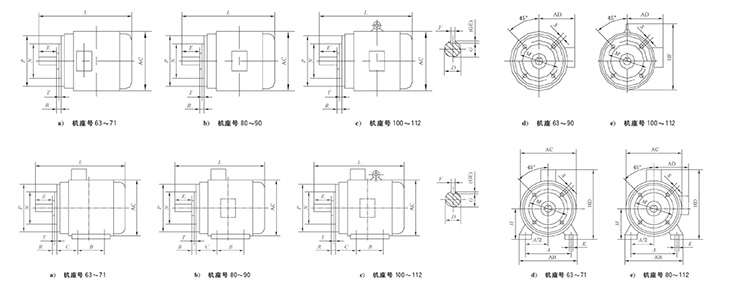

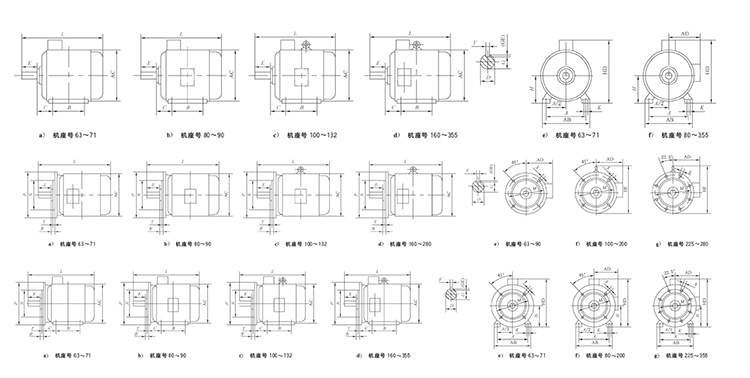

三、外形及安装尺寸
![1-1.jpg 1-1.jpg](/upload/image/20210814/16289318634167463.jpg)
![1-2.jpg 1-2.jpg](/upload/image/20210814/16289318904164716.jpg)
![1-3.jpg 1-3.jpg](/upload/image/20210814/16289319888938276.jpg)
![1-4.jpg 1-4.jpg](/upload/image/20210814/16289321309951353.jpg)
![1-5.jpg 1-5.jpg](/upload/image/20210814/16289321389694822.jpg)
![1-6.jpg 1-6.jpg](/upload/image/20210814/16289321443031614.jpg)
![1-7.jpg 1-7.jpg](/upload/image/20210814/16289320158966841.jpg)
